關于超聲相控陣技術的簡單介紹

發布時間：2019-12-04  點擊次數：人次  分享：

1.原理：

超聲相控陣是超聲探頭晶片的組合，由多個壓電晶片按一定的規律分布排列，然后逐次按預先規定的延遲時間激發各個晶片，所有晶片發射的超聲波形成一個整體波陣面，能有效地控制發射超聲束（波陣面）的形狀和方向，能實現超聲波的波束掃描、偏轉和聚焦。如圖所示。

\

相控陣探頭有3 種主要陣列類型：線形（線陣列）、面形（二維矩形陣列）和環形（圓形陣列）

通常使用的是一維線形陣列探頭，壓電晶片呈直線狀排列，聚焦聲場為片狀，能夠得到缺陷的二維圖像，在工業中得到廣泛的應用。

2. 特點與優勢

超聲相控陣技術的特點是：

a. 電子控制和可選的光束角，光束焦點和光束大??；如圖13所示。

b. 編碼數據可存儲和分析；

c. 功能齊全的無損探測儀，包括多門、三角函數和A-掃描內存；

d. 帶有可選擇性A掃描的全彩色實時扇區或直線顯示；

e. 在直線或扇區模式下，帶有可選擇性A掃描的實時B掃描和C掃描。

優勢在于：

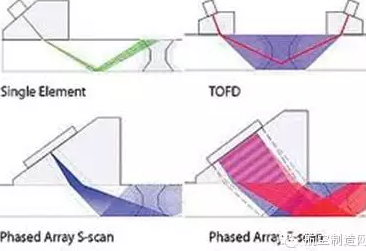

用相控陣探頭對焊縫進行檢測時，無需像普通單探頭那樣在焊縫兩側頻繁地來回前后左右移動，而相控陣探頭沿著焊縫長度方向平行于焊縫進行直線掃查，對焊接接頭進行全體積檢測。該掃查方式可借助于裝有陣列探頭的機械掃查器沿著精確定位的軌道滑動完成，也采用手動方式完成，可實現快速檢測，檢測效率非常高。

文章來源：網絡
